Vlastnosti CS3-4M:
je multifunkční časové relé pro ovládání odporové (žárovky) a indukční
zátěže (ventilátory) s možností montáže pod
vypínač a v zapojení bez nulového vodiče.
Osm funkcí CS3-4M:
-
časové zpoždění s možností přerušení
-
zpožděné vypnutí (obdoba CS3-1)
-
multi-časové relé s blokováním
-
časové relé bez možnosti blokování
-
impulsní relé (ovládání z více míst)
-
zpožděné sepnutí
-
zpožděné sepnutí i vypnutí
-
blikač
Velkou výhodou je lineární nastavení času (hrubě pomocí přepínače, jemně
trimrem), zapojení BEZ NULOVÉHO VODIČE a dále nastavení 8-mi
následujících funkcí.
Vysvětlení funkcí CS3-4M:

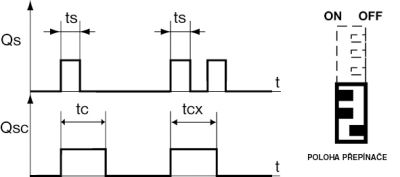

1. Časové relé s možností přerušení
K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Dalším
stiskem tlačítka během časování lze zátěž vypnout.

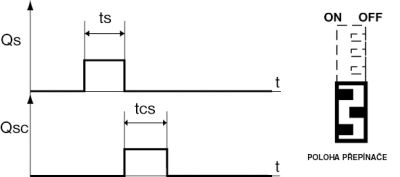

2. Zpožděné vypnutí (obdoba CS3-1)
K sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se
zátěž vypne.

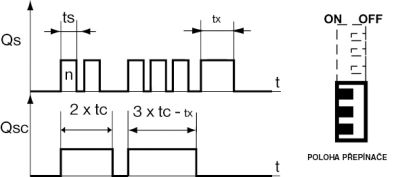

3. Multi-časové relé s blokováním
Počtem
stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se
čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se
vypne.

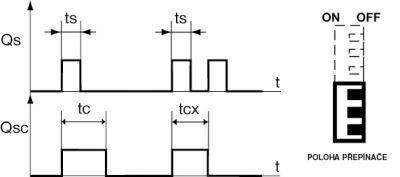

4. Časové relé bez možnosti přerušení
K sepnutí
zátěže a časování dojde ihned po stisknutí tlačítka. Po odčasování se
zátěž vypne.

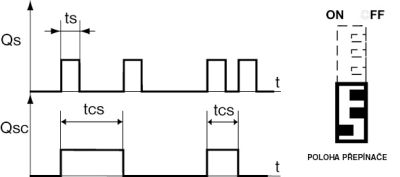

5. Impulsní relé (ovládání z více míst)
Stisknutí
tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce
stisknutí tlačítka nezáleží.

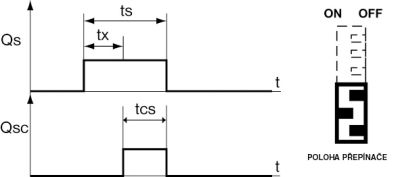

6. Zpožděné sepnutí
Po stisknutí
tl.odčasuje nastavený čas(zpoždění), potom dojde k sepnutí zátěže, které
trvá až do rozepnutí tlačítka.

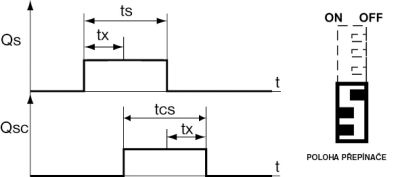

7. Zpožděné sepnutí i vypnutí
Po
stisku tlačítka odčasuje nastavený čas(zpoždění), následuje sepnutí
zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním.

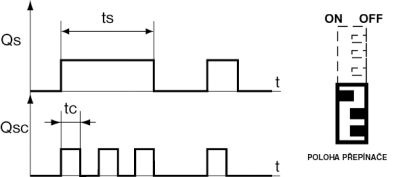

8. Blikač
Při trvalém sepnutí tlačítka dojde ke
spínání zátěže v nastavených časových intervalech 1:1.
