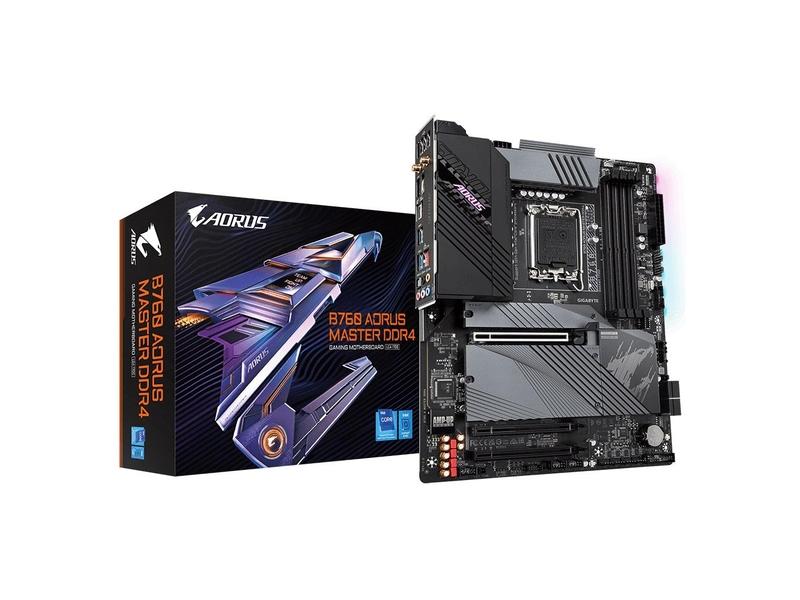

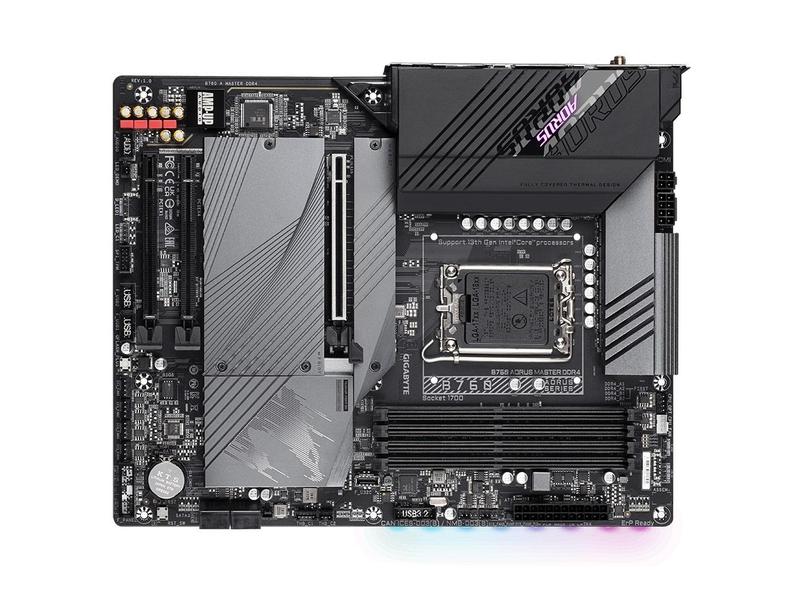

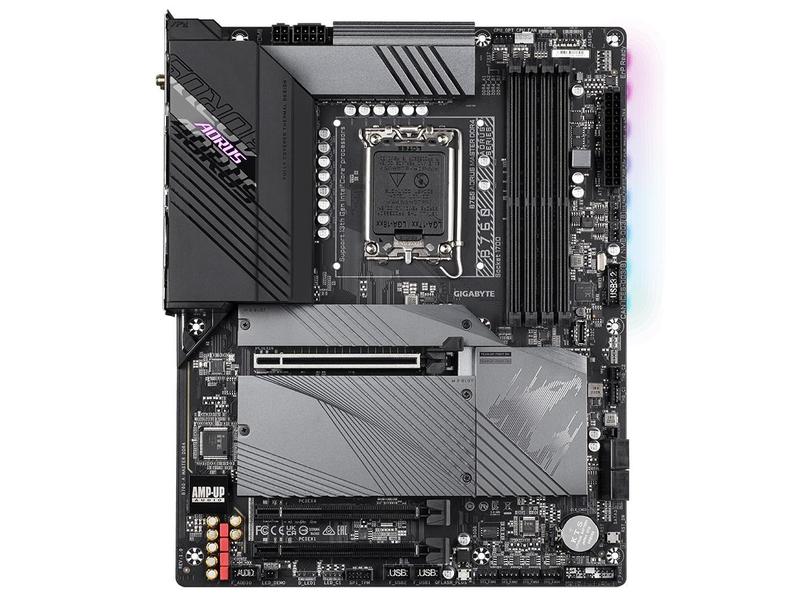

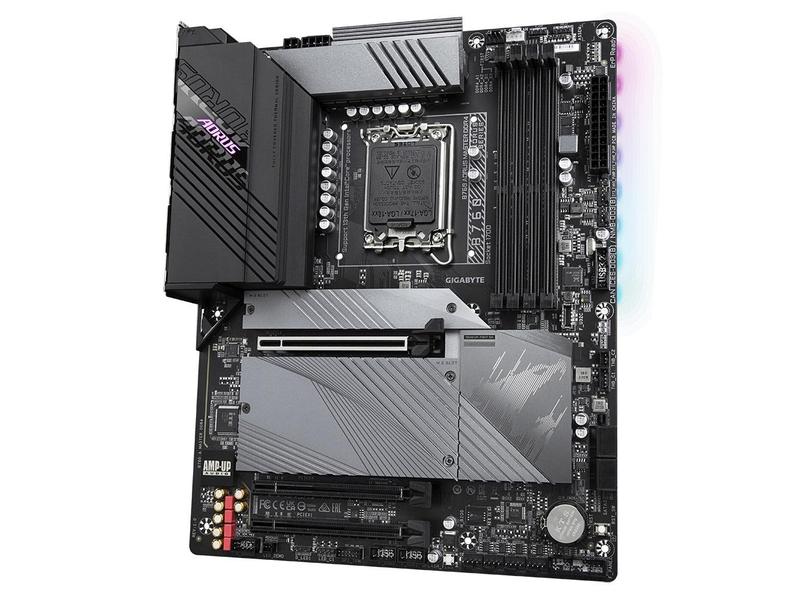

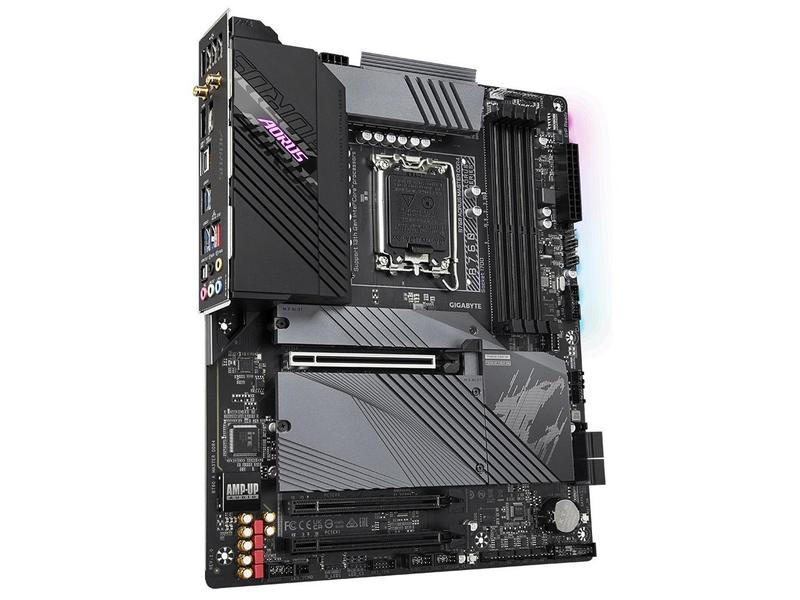

GIGABYTE B760 AORUS MASTER DDR4 (rev. 1.0)
Chipset: Intel® B760 Express
Rozměrový formát: ATX (305x244mm)
Podpora
pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a
Celeron®
Patice procesoru: LGA1700
Paměť:
-
4x DIMM patice podporující až 128GB, DDR4
5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s
-
dvoukanálová architektura paměti
-
podpora paměťových modulů Extreme Memory Profile (XMP)
Grafická karta:
-
1x DisplayPort 1.2
-
1x HDMI® 2.0
Zvuková karta: Realtek® ALC1220-VB High Definition Audio
CODEC
Ethernet: Intel® 2,5GbE LAN
WLAN + Bluetooth: Intel®
Wi-Fi 6E AX211 + Bluetooth 5.3
Rozšiřující sloty:
-
1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16)
-
1x PCI Express x16 s podporou PCIe 3.0 a běžícím na x4 (PCIEX4)
-
1x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 ((PCIEX1)
Úložný prostor:
celkem podporuje 3 sloty M.2 a
4 porty SATA 6Gb/s
-
1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
-
2x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB,
M2M_SB)
-
4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení
SATA
USB:
Zadní USB (celkem 10 portů)
-
1x USB typ-C® s podporou USB 3.2 Gen 2x2
-
1x USB 3.2 Gen 2 typu A (červený)
-
4x USB 3.2 Gen 1
-
4x USB 2.0/1.1
Přední USB (celkem 7 portů)
-
1x USB typ-C® konektor - podpora USB 3.2 Gen 2
-
1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
-
2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

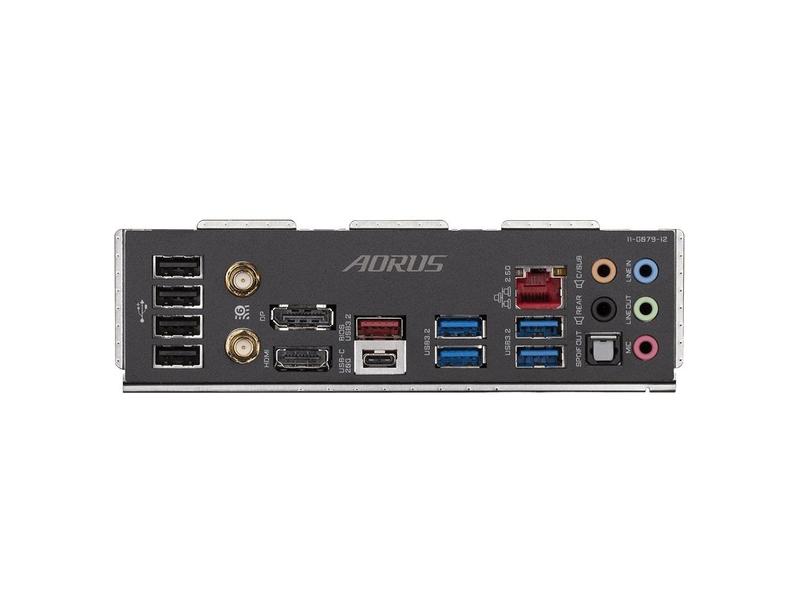

Porty na zadním panelu:
-
1x USB typ-C® s podporou USB 3.2 Gen 2x2
-
1x USB 3.2 Gen 2 typu A (červený)
-
4x USB 3.2 Gen 1
-
4x USB 2.0/1.1
-
2x SMA anténní konektor (2T2R)
-
1x DisplayPort 1.2
-
1x HDMI 2.0
-
1x RJ-45
-
1x optický S/PDIF Out
-
5x audio jack
Interní porty:
Napájení
-
1x 24-pin ATX hlavní napájecí konektor
-
1x 8-pin ATX 12V napájecí konektor
-
1x 4-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
-
1x CPU fan header
-
1x CPU fan/water cooling pump header
-
4x system fan header
-
2x system fan/water cooling pump header
Související s úložištěm
-
3x M.2 slot (Key M)
-
4x SATA 6Gb/s port
USB
-
1x USB typ-C® header s podporou USB 3.2 Gen 2
-
1x USB 3.2 Gen 1 header
-
2x USB 2.0/1.1 header
Ostatní
-
2x adresovatelný LED strip header
-
2x RGB LED strip header
-
1x front panel header
-
1x front panel audio header
-
1x noise detection header
-
2x Thunderbolt™ add-in card connector
-
1x Trusted Platform Module header (pouze pro modul GC-TPM2.0
SPI/GC-TPM2.0 SPI 2.0)
-
1x tlačítko reset
-
1x tlačítko Q-Flash Plus
-
1x reset jumper
-
1x Clear CMOS jumper
-
2x temperature sensor header
BIOS: 1x 256Mb flash, AMI UEFI BIOS
