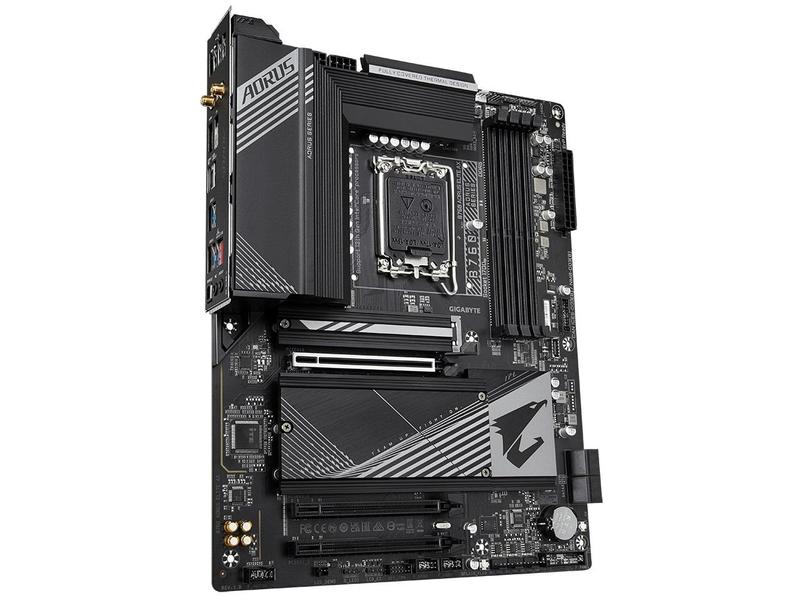

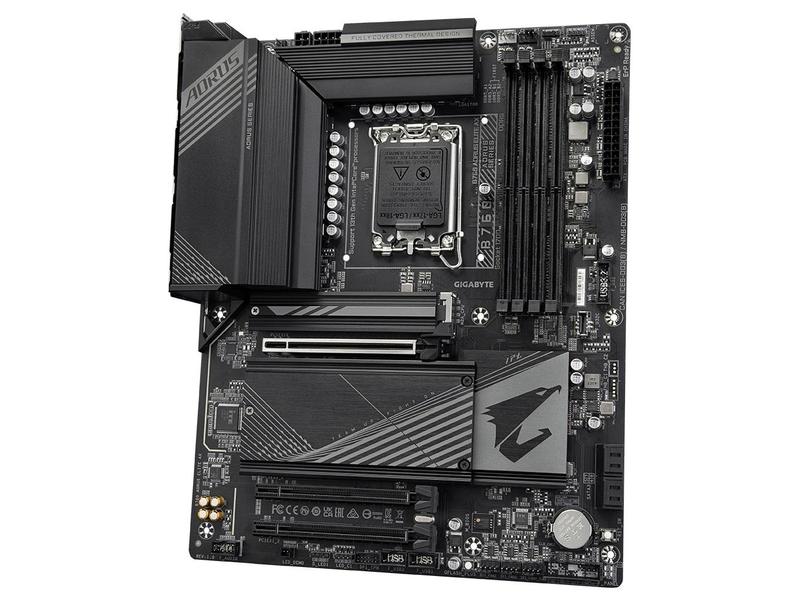

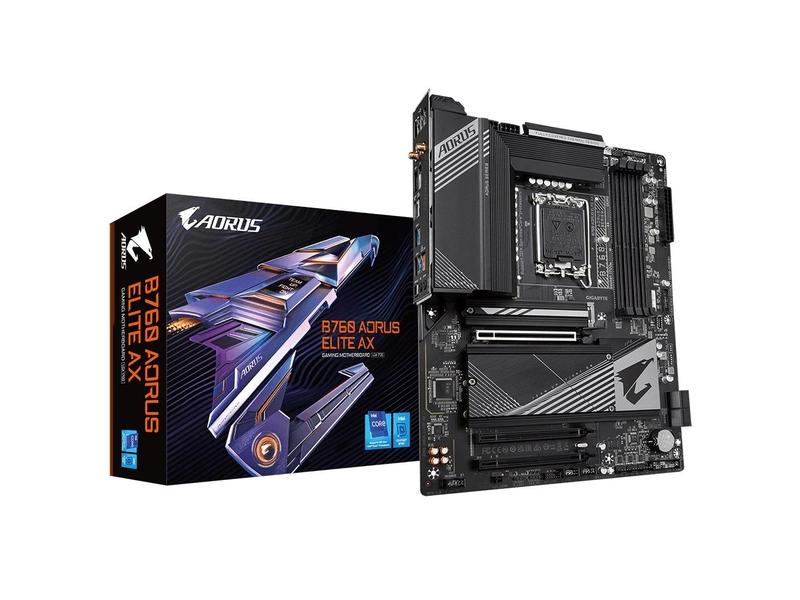

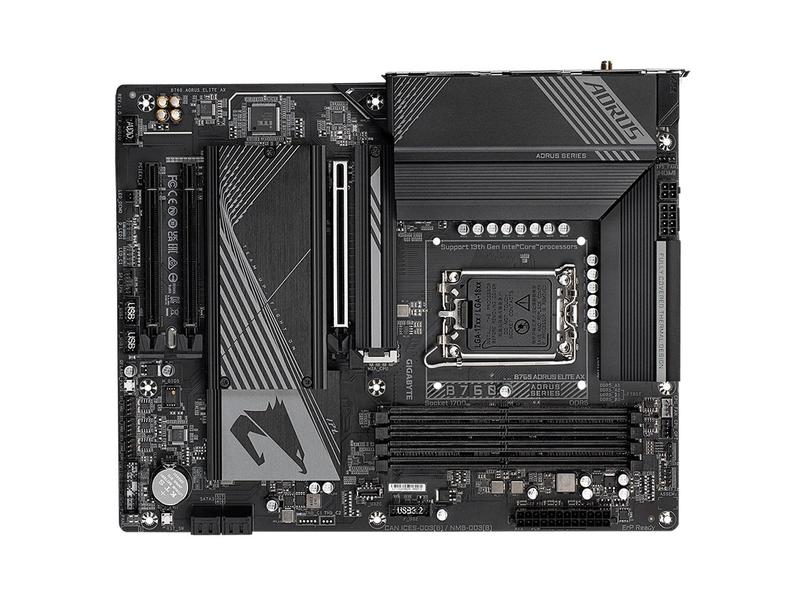

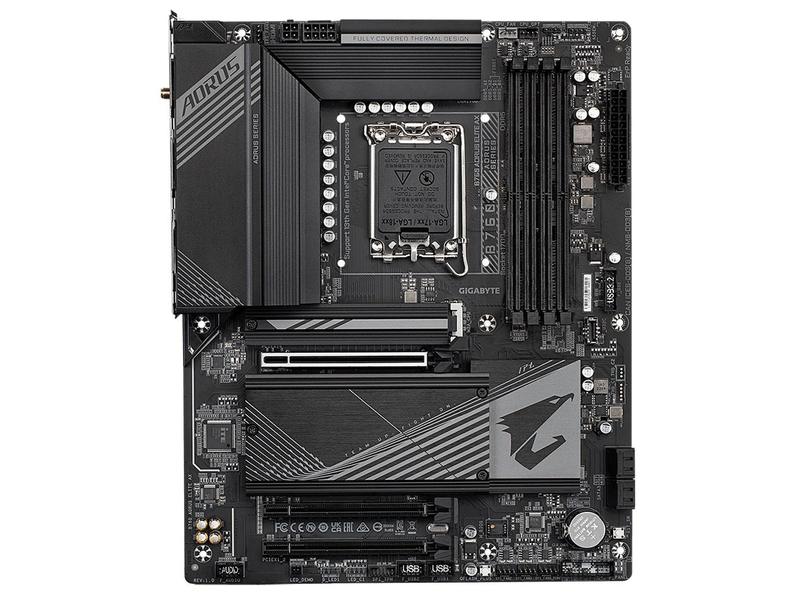

Základní deska GIGABYTE B760 AORUS ELITE AX

GIGABYTE B760 AORUS ELITE AX (rev. 1.0)

Chipset: Intel® B760 Express

Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:

• 4x DIMM patice podporující až 192GB, DDR5 7600(O.C.)/7400(O.C.)/7200(O.C.)/7000(O.C.)/6800(O.C.)/6600(O.C.)/6400(O.C.)/6200(O.C.)/6000(O.C.)/5800(O.C.)/5600(O.C.)/5400(O.C.)/5200(O.C.)/4800/4000MT/s
• dvoukanálová architektura paměti
• podpora paměťových modulů Extreme Memory Profile (XMP)

Grafická karta: integrovaný grafický procesor – podpora Intel® HD Graphics

• 1x DisplayPort 1.2
• 1x HDMI® 2.0

Zvuková karta: kodek Realtek Audio 2/4/5.1/7.1, výstup S/PDIF

Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: ano (Intel® Wi-Fi 6E AX211 + BT v5.3)

Rozšiřující sloty:

• 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16)
• 2x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 (PCIEX1_1, PCIEX1_2)

Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
• 2x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB, M2M_SB)
• 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 10 portů)

• 1x USB typ-C® s podporou USB 3.2 Gen 2
• 1x USB 3.2 Gen 2 typu A (červený)
• 4x USB 3.2 Gen 1
• 4x USB 2.0/1.1

Přední USB (celkem 7 portů)

• 1x USB typ-C® konektor - podpora USB 3.2 Gen 2
• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

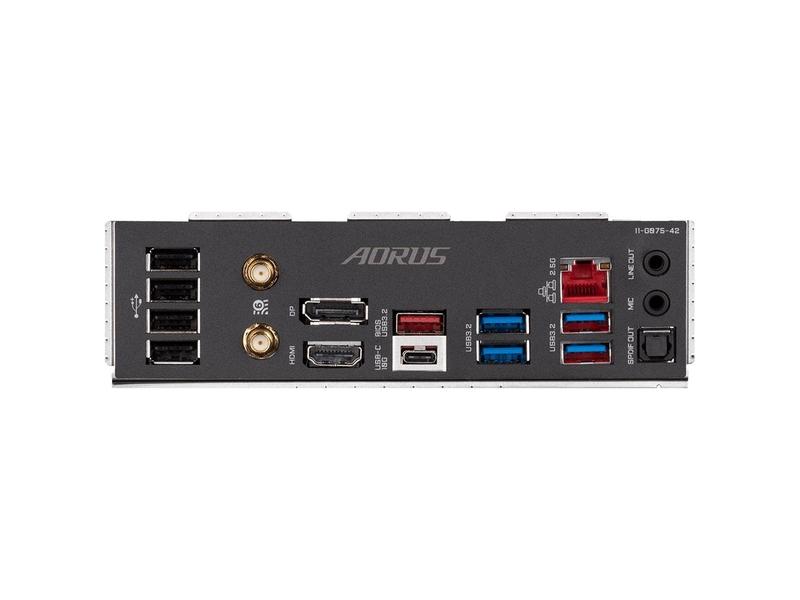

Porty na zadním panelu:

• 1x USB typ-C® s podporou USB 3.2 Gen 2
• 1x USB 3.2 Gen 2 typu A (červený)
• 4x USB 3.2 Gen 1
• 4x USB 2.0/1.1
• 2x SMA anténní konektor (2T2R)
• 1x DisplayPort 1.2
• 1x HDMI 2.0
• 1x RJ-45
• 1x optický S/PDIF Out
• 2x audio jack

Interní porty:
Napájení

• 1x 24-pin ATX hlavní napájecí konektor
• 1x 8-pin ATX 12V napájecí konektor
• 1x 4-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

• 1x CPU fan header
• 1x CPU fan/water cooling pump header
• 3x system fan headers
• 1x system fan/water cooling pump header

Související s úložištěm

• 3x M.2 slot (Key M)
• 4x SATA 6Gb/s port

USB

• 1x USB typ-C® header s podporou USB 3.2 Gen 2
• 1x USB 3.2 Gen 1 header
• 2x USB 2.0/1.1 header

Ostatní

• 2x adresovatelný LED strip header
• 2x RGB LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
• 1x tlačítko reset
• 1x tlačítko Q-Flash Plus
• 1x reset jumper
• 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS
