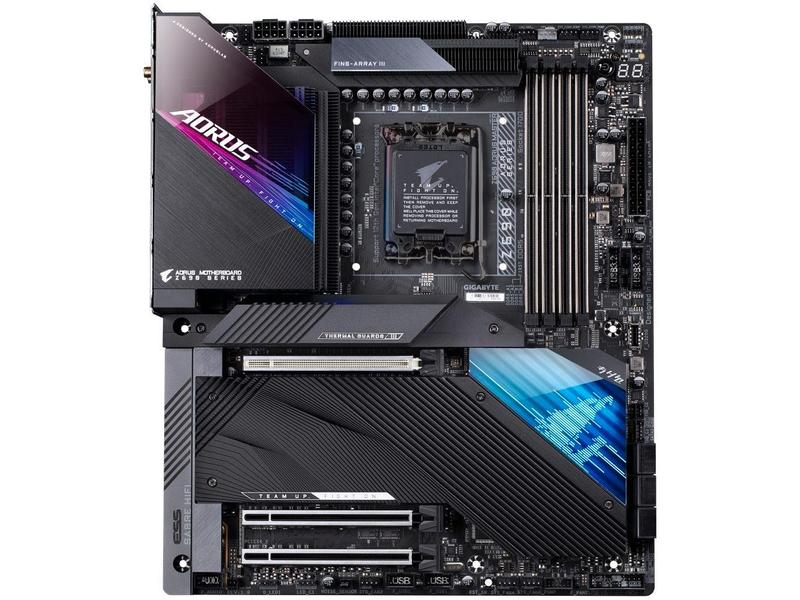

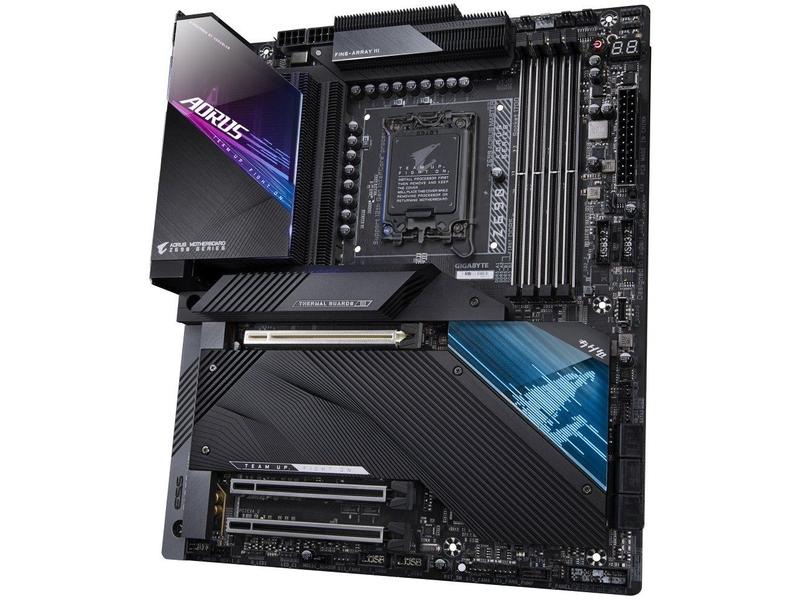

GIGABYTE Z690 AORUS MASTER
Deska je vybavena grafickými výstupy pro použití s procesory s
integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje
a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů 12. generace Intel Core i5/ i7/ i9
Patice
LGA1700
Čipová sada
Intel Z690
Paměť
4x DDR5 paměťový slot, podpora až 128 GB
Podpora
DDR5 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/
5200 (OC)/ 4800/ 4000 MHz
Dvoukanálová architektura paměti
Podpora
non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora
ECC pamětí (non-ECC režim), 1Rx8/2Rx8
Podpora Intel
Extreme Memory Profile (XMP)
Sloty
1x PCIe 5.0 x16 slot
2x PCIe 3.0 x16 slot (podporuje
x4 režim)
Grafika
1x DisplayPort port, podporující max. rozlišení 4096 x
2304 při 60 Hz
Multi-GPU
Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire
technologie
Úložiště
Intel CPU
1x M.2 slot,
M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim)
Intel
Z690 čipová sada
2x M.2 slot, M Key, pro jednotky typu
2260/2280/22110 (PCIe 4.0 x4/x2 režim)
1x M.2 slot, M Key, pro
jednotky typu 2242/2260/2280 (PCIe 3.0 x4/x2 režim)
1x M.2 slot,
M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4/x2 režim)
6x
SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10
Podpora
Intel Optane technologie
USB
2x USB 3.2 Gen2x2 typ C port (1 port na zadním panelu, 1
port dostupný přes interní USB konektor)
1x USB 3.2
Gen2 typ C port na zadním panelu
5x USB 3.2 Gen2 typ A port na
zadním panelu
8x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním
panelu, 4 porty dostupné přes interní USB konektory)
4x
USB 2.0 port dostupný přes interní USB konektory
Audio
Realtek ALC1220-VB Codec
2/4/5.1/7.1kanálové High
Definition Audio
ESS ES9118 DAC čip
Podpora DTS:X Ultra
Podpora
S/PDIF výstupu
LAN
1x Marvell AQtion AQC113C 10Gigabit LAN řadič
WLAN/ Bluetooth
Intel Wi-Fi 6E AX210
Wi-Fi
802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Rychlost
přenosu dat až 2,4 Gbps
Bluetooth 5.2
Interní konektory
1x 24-pin ATX hlavní napájecí konektor
2x
8-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
1x
konektor ventilátoru vodního chlazení CPU
4x konektor
systémového ventilátoru
4x konektor systémového
ventilátoru/ pumpy vodního chlazení
2x konektor
adresovatelného LED pásku
2x konektor RGB LED pásku
5x
M.2 slot, M Key
6x SATA 6Gb/s konektor
1x konektor předního panelu
1x
audio konektor předního panelu
1x USB 3.2 Gen2x2 typ C
konektor
2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2
Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x
konektor detekce hluku
2x konektor Thunderbolt AIC
1x TPM konektor
(podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1x
tlačítko Power
1x tlačítko Reset
1x Reset
propojka
1x propojka Clear CMOS
2x konektor teplotního čidla
1x
body pro měření napětí

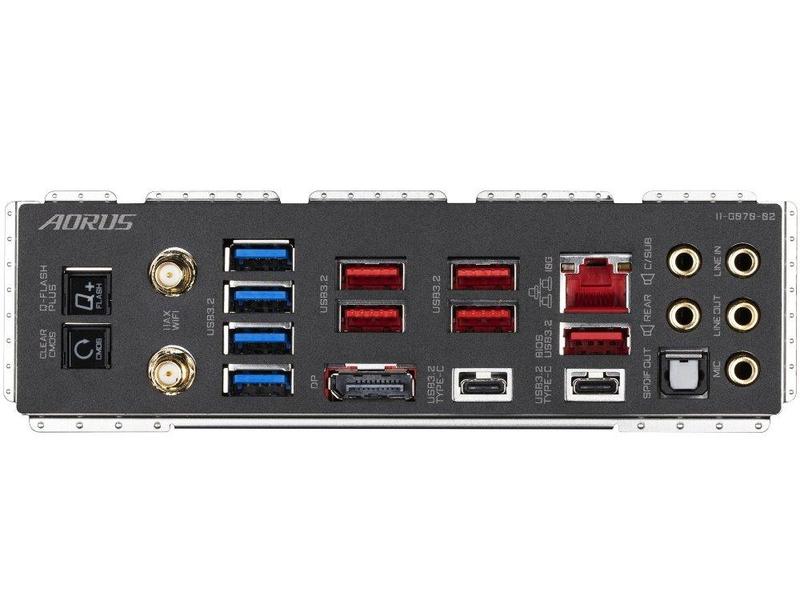

Porty na zadním panelu
1x tlačítko Q-Flash Plus
1x
tlačítko Clear CMOS
2x konektor Wi-Fi antény
1x
DisplayPort
1x USB 3.2 Gen2 typ C
1x USB 3.2 Gen2x2 typ C
5x
USB 3.2 Gen2 (USB 3.1 Gen2)
4x USB 3.2 Gen1 (USB 3.0)
1x RJ-45
1x
optický S/PDIF výstup
5x audio jack
Rozměry
30,5 x 25,9 cm
E-ATX formát
