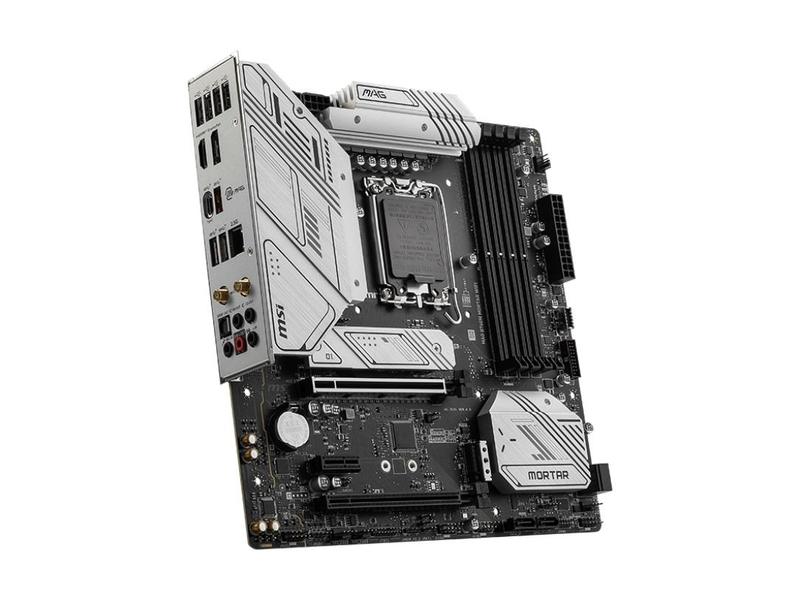

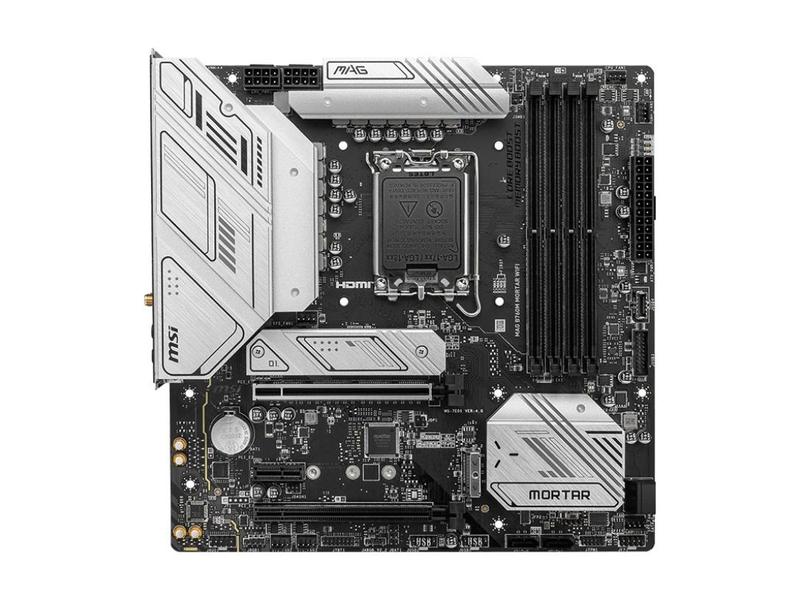

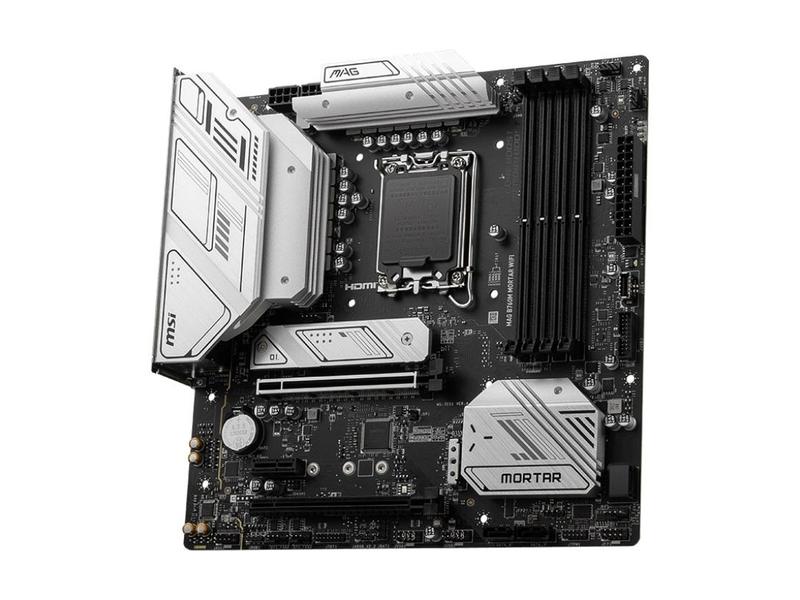

Základní deska MSI MAG B760M MORTAR

MSI MAG B760M MORTAR WIFI

Chipset: Intel® B760

Rozměrový formát: mATX (243,84x243,84mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:

• 4x paměťový slot DDR5, podpora až 128GB, 7000+(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(JEDEC)/5400(JEDEC)/5200(JEDEC)/5000(JEDEC)/4800(JEDEC)
• dvoukanálová architektura paměti
• podpora paměťových modulů Extreme Memory Profile (XMP)

Grafická karta:

• 1x HDMI™ 2.1
• 1x DisplayPort 1.4

Zvuková karta: 7.1-Channel USB High Performance Audio, kodek Realtek® ALC897

Ethernet: Realtek® 2,5Gbps LAN
WLAN + Bluetooth: Intel® Wi-Fi 6E + Bluetooth® 5.3

Rozšiřující sloty:

• 2x PCI-E x16
• 1x PCI-E x1

Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2_1, M key, typ 2280/2260/2242 - podpora PCIe 4.0 x4
• 1x M.2_2, M key, typ 2280/2260/2242 - podpora SATA a PCIe 4.0 x4
• 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 8 portů)

• 1x USB 3.2 Gen 2x2 Typ-C
• 3x USB 3.2 Gen 2
• 4x USB 2.0

Přední USB (celkem 7 portů)

• 1x USB typ-C® header - podpora USB 3.2 Gen 2
• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

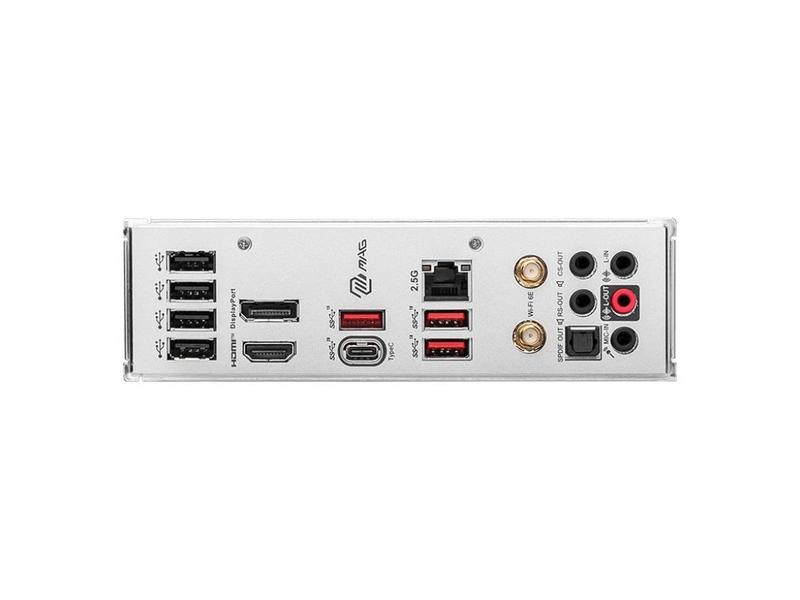

Porty na zadním panelu:

• 1x USB 3.2 Gen 2x2 Typ-C
• 3x USB 3.2 Gen 2
• 4x USB 2.0
• 1x HDMI™ 2.1
• 1x DisplayPort 1.4
• 1x RJ-45
• 1x Wi-Fi/Bluetooth modul
• 5x audio jack
• 1x optický S/PDIF Out

Interní porty:
Napájení

• 1x napájecí konektor (ATX_PWR)
• 2x napájecí konektor (CPU_PWR)

Související s ventilátorem a chlazením

• 1x CPU Fan
• 1x Pump Fan
• 4x System Fan

Související s úložištěm

• 4x SATA 6Gb/s konektor
• 2x slot M.2 (M-Key)

USB

• 1x USB typ-C® header - podpora USB 3.2 Gen 2
• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Osvětlení LED

• 2x adresovatelný V2 RGB LED konektor (JARGB_V2)
• 1x RGB LED konektor (JRGB)
• 4x EZ Debug LED

Ostatní

• 2x Front Panel (JFP)
• 1x Chassis Intrusion (JCI)
• 1x Front Audio (JAUD)
• 1x konektor TBT (JTBT, podpora RTD3)
• 1x Tuning Controller connector (JDASH)
• 1x TPM pin header (podpora TPM 2.0)
