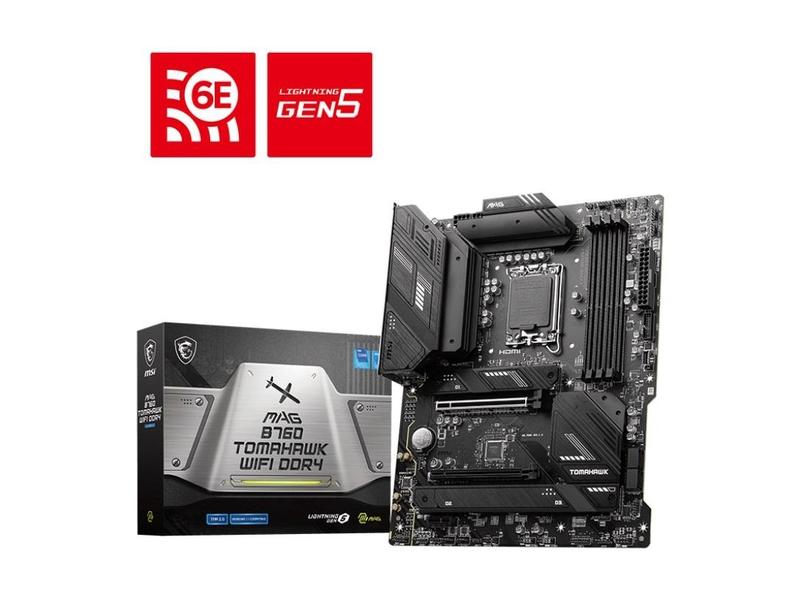

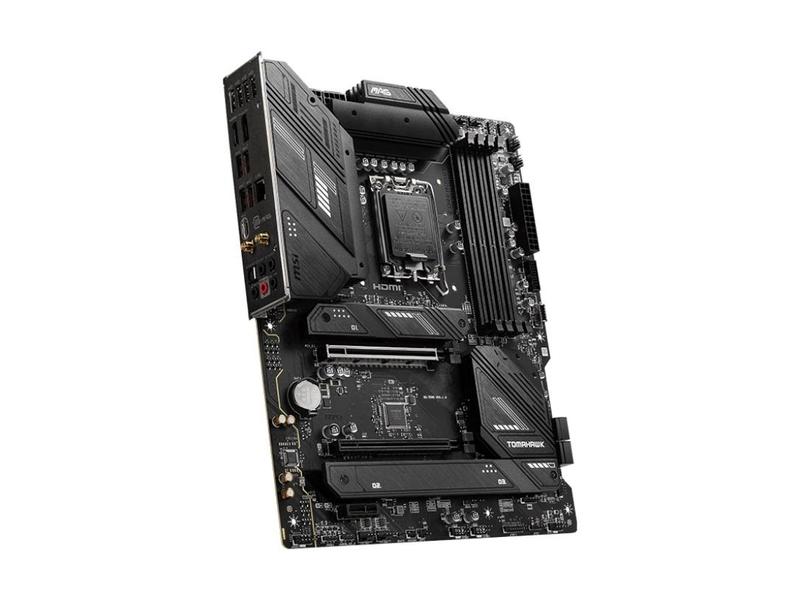

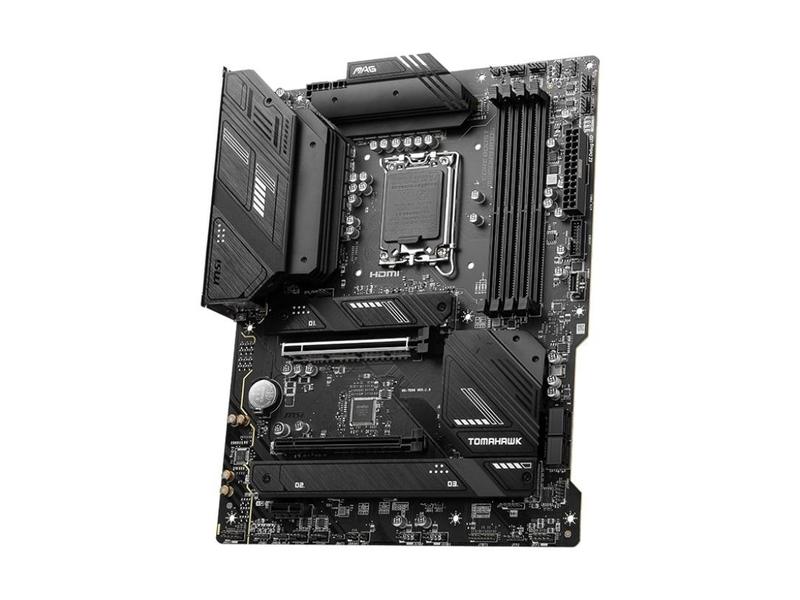

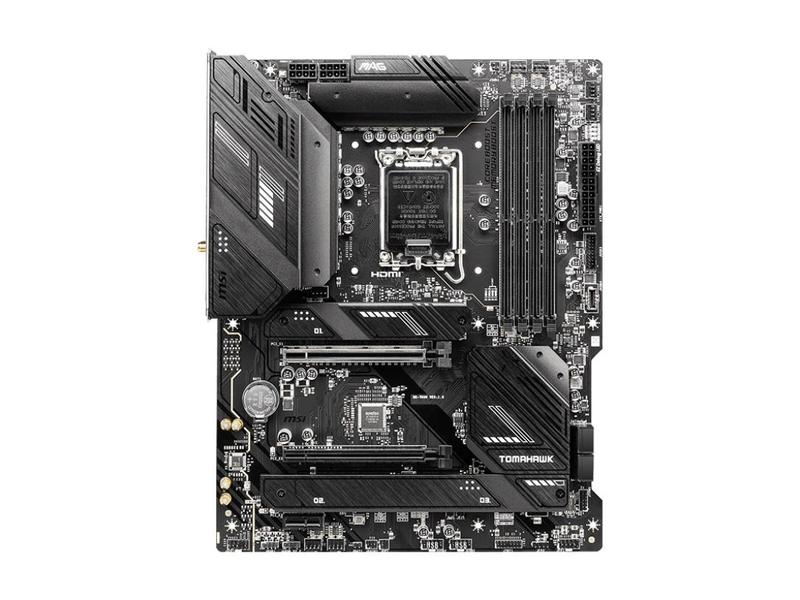

MSI MAG B760 TOMAHAWK WIFI DDR4
Chipset: Intel® B760
Rozměrový formát: ATX (304,8x243,84mm)
Podpora
pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a
Celeron®
Patice procesoru: LGA1700
Paměť:
-
4x paměťový slot DDR4, podpora až 128GB,
5333(OC)/5200(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4200(OC)/4000(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200(JEDEC)/2933(JEDEC)/2666(JEDEC)/2400(JEDEC)/2133(JEDEC)
-
dvoukanálová architektura paměti
-
podpora paměťových modulů Extreme Memory Profile (XMP)
Grafická karta:
-
1x HDMI™ 2.1
-
1x DisplayPort 1.4
Zvuková karta: 7.1-Channel USB High Performance Audio, kodek
Realtek® ALC897
Ethernet: Realtek® 2,5Gbps LAN
WLAN + Bluetooth: Intel®
Wi-Fi 6E + Bluetooth® 5.3
Rozšiřující sloty:
-
2x PCI-E x16 (podporuje x16/x4)
-
1x PCI-E x1
Úložný prostor:
celkem podporuje 3 sloty M.2 a
4 porty SATA 6Gb/s
-
1x M.2_1, M key, typ 22110/2280/2260/2242 - podpora PCIe 4.0 x4
-
1x M.2_2, M key, typ 2280/2260/2242 - podpora PCIe 4.0 x4
-
1x M.2_3, M key, typ 2280/2260/2242 + SATA a podpora PCIe 4.0 x4
-
4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení
SATA
USB:
Zadní USB (celkem 9 portů)
-
1x USB 3.2 Gen 2x2 Typ-C
-
4x USB 3.2 Gen 2
-
4x USB 2.0
Přední USB (celkem 7 portů)
-
1x USB typ-C® header - podpora USB 3.2 Gen 2
-
1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
-
2x USB 2.0 header - podpora dalších 4 portů USB 2.0

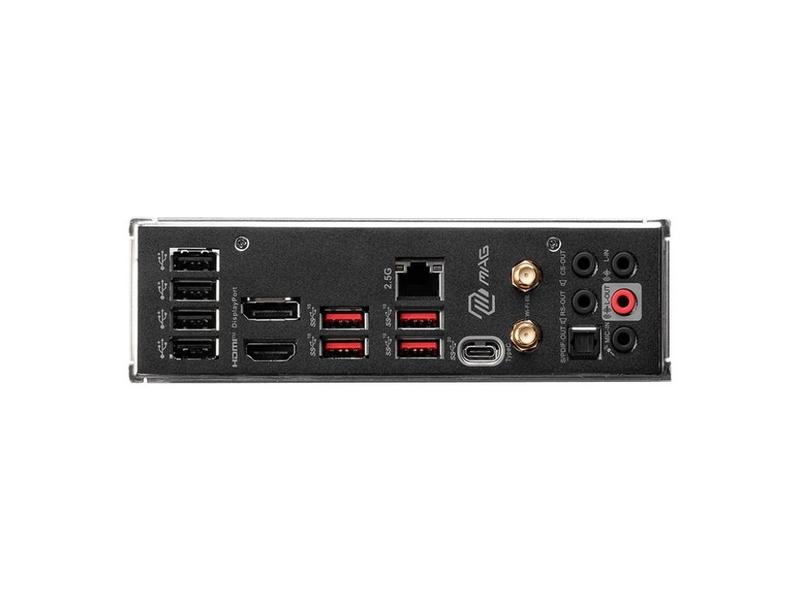

Porty na zadním panelu:
-
1x USB 3.2 Gen 2x2 Typ-C
-
4x USB 3.2 Gen 2
-
4x USB 2.0
-
1x HDMI™ 2.1
-
1x DisplayPort 1.4
-
1x RJ-45
-
1x Wi-Fi/Bluetooth modul
-
5x audio jack
-
1x optický S/PDIF Out
Interní porty:
Napájení
-
1x napájecí konektor (ATX_PWR)
-
2x napájecí konektor (CPU_PWR)
Související s ventilátorem a chlazením
-
1x CPU Fan
-
1x Pump Fan
-
5x System Fan
Související s úložištěm
-
4x SATA 6Gb/s konektor
-
3x slot M.2 (M-Key)
USB
-
1x USB typ-C® header - podpora USB 3.2 Gen 2
-
1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
-
2x USB 2.0 header - podpora dalších 4 portů USB 2.0
Osvětlení LED
-
2x adresovatelný V2 RGB LED konektor (JARGB_V2)
-
2x RGB LED konektor (JRGB)
-
4x EZ Debug LED
Ostatní
-
2x Front Panel (JFP)
-
1x Chassis Intrusion (JCI)
-
1x Front Audio (JAUD)
-
1x konektor TBT (JTBT, podpora RTD3)
-
1x Tuning Controller connector (JDASH)
-
1x TPM pin header (podpora TPM 2.0)
